高刚性岩石力学试验系统(MTS 815.04)

发布时间: 2020-04-14   点击次数:

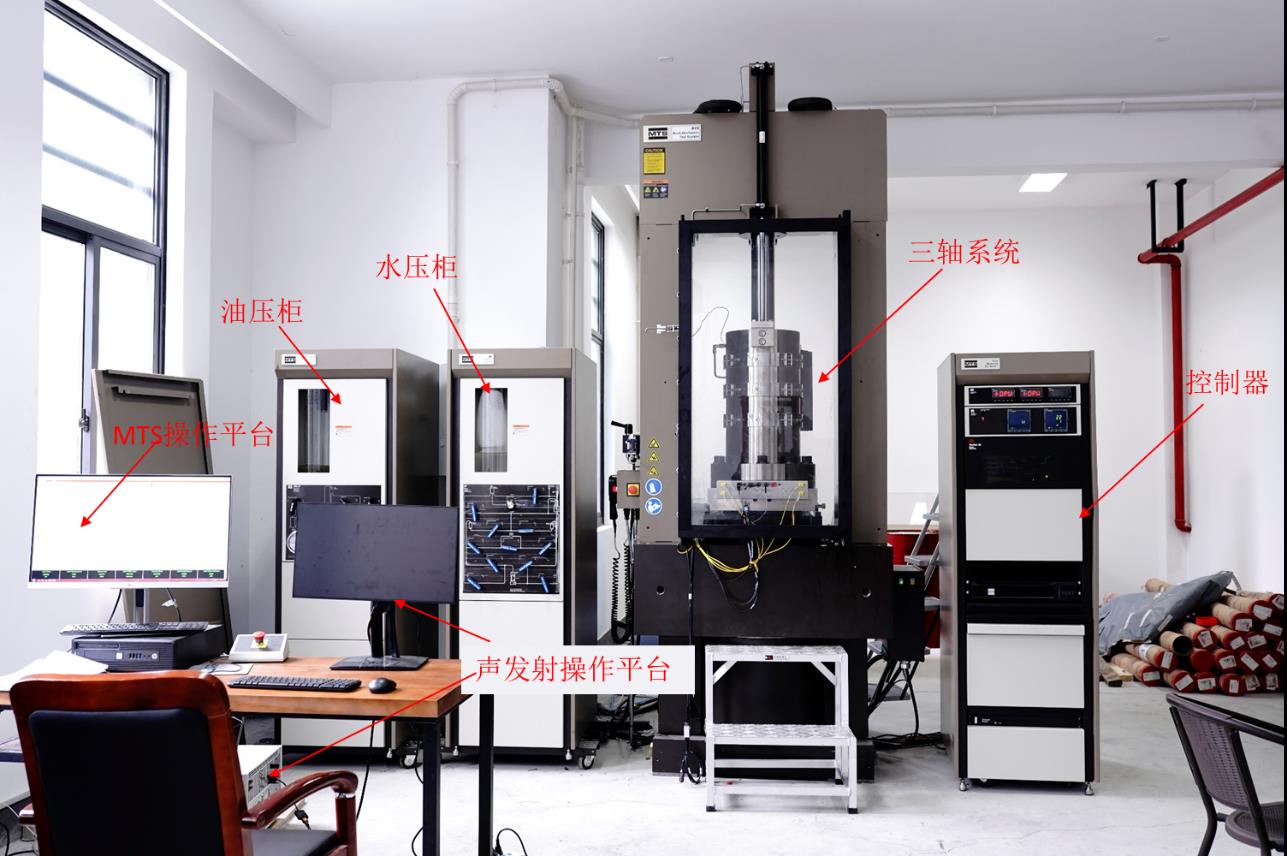

【设备简介】
高刚性岩石力学试验系统(MTS 815.04)是澳门新葡萄新京威尼斯在绍大专项科研平台的资助下进行采购的综合性岩石力学试验设备。MTS 815.04 型系统是进行单轴和三轴岩石测试的理想系统,可提供对于化石燃料勘探和生产、采矿以及岩石力学研究直观重要的测试数据。其提供了较高的轴向受力,压缩额定值最高可达4600 kN,拉伸额定值最高可达2300 kN。概而言之,其高刚性荷载框架、固定十字头和单端式作动器使得此系统尤其适合用于后失效行为的控制研究。

【设备功能】

该系统由以下模块组成:

(1)刚性载荷框架总成(2)岩石加载全数字伺服控制系统(3)液压动力油源(4)单轴压缩试验模块(5)间接拉伸试验模块(6)断裂力学试验模块(7)三轴围压试验模块(8)三轴试验高温控制模块(9)孔隙渗透试验模块(10)超声波与声发射同步监测模块

【设备功能】

压缩额定值:4600 kN

拉伸额定值:2300 kN

作动器位移:100 mm

荷载框架刚度系数:10.5*109 N/m

估算重量:7590 kg

(1)三轴模块

围压最大值:140MPa

试样尺寸:50*100mm;100*200 mm

单轴力传感器量程:2600kN

温度:室温到200℃

孔压最大值:140MPa;渗透率10-4~5*10-8Darcy

双轴高压应变测量套件 +5/-2.5mm

圆周应变测量套件 +15/-2.5mm

(2)单轴模块

荷载超过1000kN,精度在±0.5%

尺寸:50*100 mm;100*200 mm;150*300 mm

    动态压缩应力小于276MPa;

    静态压缩应力小于690MPa

双轴应变测量套件 ± 4mm

圆周应变测量套件 +12.5/-2.5mm

【存放位置】 岩土大楼109
【资产编号】 2019094300
【预约地址】 https://dxyq.stbrain.kjt.zj.gov.cn/detail?id=4713220060000000790597
