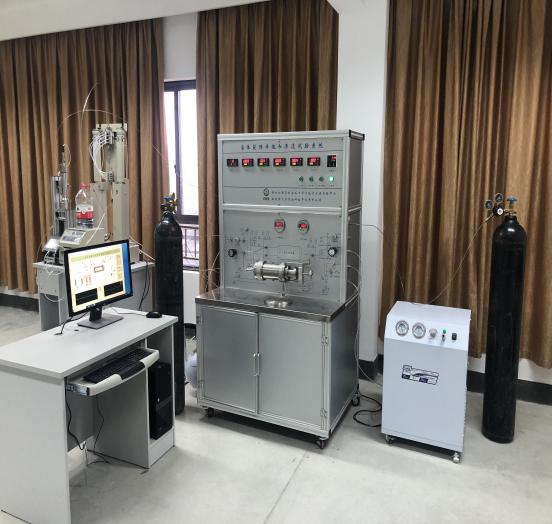

岩体裂隙非饱和渗流试验系统

发布时间: 2020-04-14   点击次数:


【设备简介】
岩体裂隙非饱和渗流试验系统采用轴平移技术,基于动力法原理,通过逐步改变气相与水相的压力差(即毛细压力)来建立水相和气相之间的逐次稳定流动状态,开展裂隙非饱和渗流、两相流或驱替试验,测定不同毛细压力下裂隙饱和度和非饱和渗透系数。由注入系统、模型系统、围压系统、回压控制系统、两相计量系统和数据采集处理系统等组成。
【设备功能】
1、主要进行岩体裂隙非饱和渗流、气水二相流和驱替试验,研究裂隙非饱和渗流的机理和特性;也可开展各类岩石的非饱和渗流、气水二相流和驱替试验;
2、测定裂隙或岩石排水和吸水时的毛细压力与饱和度关系;
3、测定裂隙或岩石排水和吸水时的毛细压力与非饱和渗透系数关系。
【设备参数】
1、工作压力:0.5MPa或20MPa;
2、试样规格:Φ50×100mm(长度可变);
3、工作介质:气体—氮气,液体—水;
4、注水和注气分两套管路进入试验模型,低工作压力工况,注水压力控制精度可达0.1kPa,注水量测量精度可达0.01ml,注气压力控制精度可达0.1kPa;高工作压力工况,注水压力控制精度可达1kPa,注水量测量精度可达0.01ml,注气压力控制精度可达1kPa;
5、低工作压力工况,压力传感器量程可达1MPa,测量精度可达0.01%F•S;高工作压力工况,压力传感器量程可达25MPa,测量精度可达0.1%F•S;
6、集水量测量采用高精度电子天平,量程为3200g,测量精度为0.01g;气体流量测量采用气体流量计,量程为500ml/min,测量精度为2%。
【存放位置】 岩土大楼306室
【资产编号】 2018407200
【设备预约】 https://dxyq.stbrain.kjt.zj.gov.cn/detail?id=4713220060000000754117
