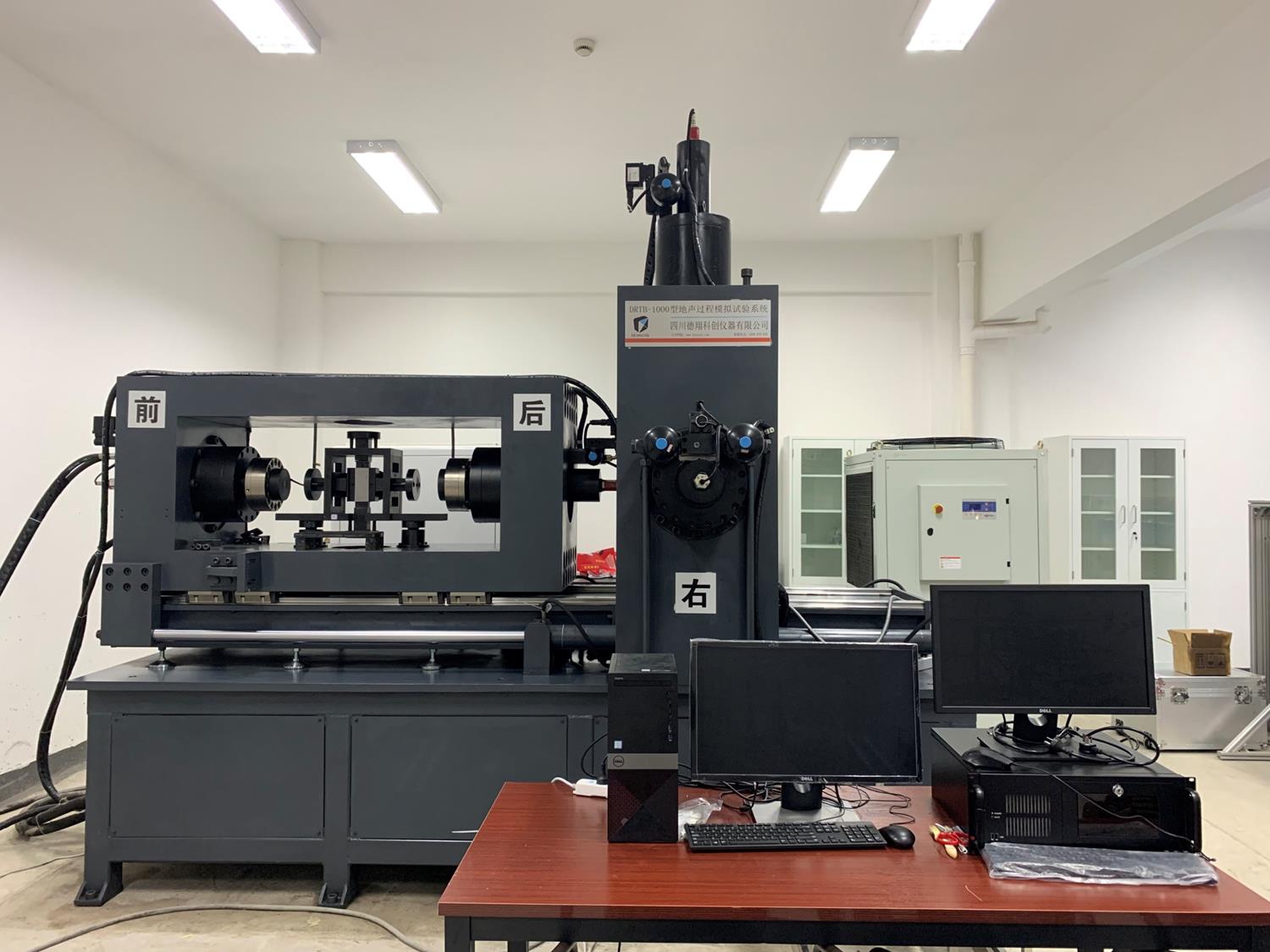

地声过程模拟试验系统

发布时间: 2020-04-14   点击次数:


【设备简介】


       地声过程模拟试验系统有互相独立的三套加载系统,其中两套系统水平加载,一套系统垂直加载。每个方向都由两只对称加载油缸组成,可实现三向六面加载至某一应力状态,然后可以实现迅速一面卸载,压头在20ms内迅速卸载,自由落体时间176ms,整个时间在196ms内能迅速掉落,完全暴露试件。该系统能对试件进行原位真三轴六面加载试验,实现各类岩石单轴压缩、双轴压缩和三轴压缩,同时可以实现试件的拉压、拉剪复合试验和岩爆实验等。


【设备参数】
1. 主机参数
具备三向对中技术,试验过程中可实现试件自动对中;
真三轴实验时,能实时保证试件始终处于原位压缩状态;
保证试样中心与受力中心重合(中心线偏离≤1‰试件尺寸);
主机整体刚度不小于10GN/m。
2. 传感器及测量系统
实时参数采集/分析、波形采集/分析同步实现;
实现三向六面加载至某一应力状态,然后迅速一面卸载,压头在200ms内能迅速掉落,完全暴露试件;
三向六面加载作动器,单个作动器行程不小于150mm;
最大压力1000kN,最大拉力1000kN;
荷载精度:0.2%FS,量程±1000KN;
荷载对称性偏差:<2%
3. 原装进口声发射系统
声波传感器数量6只
实时声发射特征参数采集/分析、波形采集/分析同步实现
独有波形流功能将采集的波形连续不断地传输到硬盘
谐振频率为300KHz声波传感器
【存放位置】岩土大楼102室
【资产编号】2019168400
