激光扫描仪岩石表面成像和三维激光扫描系统(MetraScan750Elite)

发布时间: 2020-04-14   点击次数:


【设备简介】三维激光扫描技术是通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据,为快速建立物体的三维模型提供了一种全新的技术手段。该技术具有快速性,不接触性,穿透性,实时、动态、主动性,高密度、高精度,数字化、自动化等特性。利用激光测距的原理,可用于提取岩土体等被测物体表面密集的点云三维坐标、反射率和纹理等信息,有助于研究人员快速复建出被测目标的三维模型并提取出任意空间线、面、体等各种图件数据。

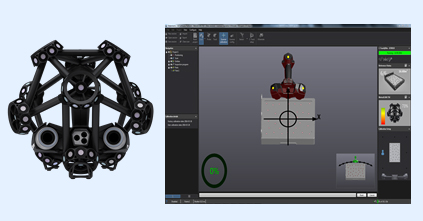

加拿大Creaform公司的MetraSCAN750|Elite是一种便携式的,轻型的,高性价比的手持式三维激光扫描系统,能对物体进行空间立体扫描,且具有高精度、点云不分层、360°全方位扫描等特点。
应用领域包括:岩体结构面粗糙度测量、岩土体变形过程测量、构件变形破坏分析、岩体表观裂纹观测等诸多方面。
【设备参数】
激光扫描仪岩石表面成像和三维激光扫描系统是一套主要用于中小尺度天然岩体结构面或人工结构面模型表面复杂特征的精细测量与建模研究的测试系统,其中扫描系统侧重于复杂坐标信息的捕捉,成像系统是基于坐标数据生成具有三维空间的复杂数字模型,两者配套使用,主要技术指标如下:
精       度:最高0.030 mm;
体积精度:9.1立方米内0.064 mm;
分  辨  率:0.050 mm;
测量速度:480,000次测量/秒
扫描结果:扫描结果可直接生成stl三角网格面、数据不分层;
激光阵列数:≥3×3激光阵列束,激光安全等级:2级,对视力无伤害;
激光阵列范围:≥225 mm × 250 mm;
设备重量:1.38 千克;
标记要求:不贴任何标记点,无需对测量对象表面进行专门处理,即看即扫描;
成像系统:可自由查看和浏览点云数据;存储导出数据与通用三维数据处理软件有良好的兼容性;方便快捷的多测站点云拼接处理、支持控制点平差与坐标转换。
【资产编号】2018075600
